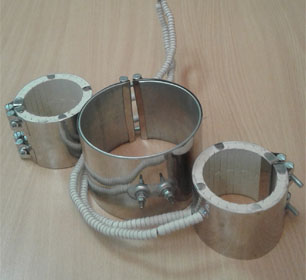

Хомутовые и кольцевые нагреватели (ХН, ПХН, ХНм, ХНк)

Name: Хомутовые и кольцевые нагреватели (ХН, ПХН, ХНм, ХНк)
Brand: ТЭН-Миасс
Availability: InStock
Rating: 4.8 (57 reviews)

Заказать хомутовый нагреватель→ WhatsApp↗ Telegram↗ 8 (800) 200-16-14 · бесплатно по РФ↗

Оставить заявку

Перезвоним в течение 15 минут и уточним параметры.

от 1 шт.партия

1 годгарантия

★ 4.857 отзывов

Архангельскпроизводство

Что такое тэн хомутовый? Конструкция и особенности эксплуатации.

Тэн, нагревающий хомутовый - широко применяется в качестве обогрева тел и предметов, имеющих трубчатую форму. К таким относятся трубы разных сечений, литейные формы, экструдеры, агрегаты клеевые, пресс-формы. Кроме этого данные приспособления часто применяют в бытовых устройствах обогрева, а также в индустриальных установках в качестве конструкционных элементов. Ситуации, в которых нет возможности установить хомутовые нагреватели (ХН), применяют полухомутовые нагреватели, которые состоят из одинаковых двух половинок. При этом каждая из этих половинок подключена к сети.

Хомутовые тэны делятся на две основных группы: миканитовые и керамические.

Нагревательный тэн является одними из самых распространенных элементов оборудования, находя свое применение в разных сферах промышленности, в том числе и сельском, коммунальном хозяйстве.

Конструкция хомутовых нагревателей ТЭНов

Нагревательный тэн имеет вид внешней оболочки из углеродистой стали либо нержавейки, что говорит об их долговечности и надежности. Толщина данного материала составляет от 0,25 до 0,5 мм, где устанавливается нагреватель с довольно высоким электрическим сопротивлением. Витки такого приспособления отделены друг от друга специальным керамическим изолятором или микатином. Прижимной механизм служит в качестве крепления к нагреваемой поверхности тэна водяного-электрического.

Монтаж Хомутового ТЭНа

Монтаж и эксплуатация хомутовых ТЭНов — основные правила.

Прежде всего, необходимо знать, что тэн нагревающий не подлежит ремонту. По этой причине большое внимание важно уделить грамотному монтажу, не забывая и о правильной эксплуатации. Проводиться установка должна только специалистами, так как выполняется с учетом определенных правил, в которые входит монтаж с торца и другие моменты. Во время эксплуатации необходимо время от времени проверять наличие появившихся щелей. Если возникнет такая необходимость, то следует подвинчивать крепежи, так как тэн водяной-электрический должен плотно примыкать к нагреваемому предмету. Проверку на наличие таких дефектов лучше также доверить специалистам.

В нашей компании очень просто сделать заказ на хомутовые ТЭНы. У нас свое производство ТЭНов и мы выполняем работу профессионально и в короткие сроки. Выгодные цены. Доставка ТЭНов до места. Консультация специалистов бесплатно. Контактные данные на верху сайта.

Четыре базовых исполнения хомутового нагревателя

ХН — миканитовый

Цельное кольцо. Слюдяная изоляция. До 350–400 °C. Удельная мощность до 4 Вт/см².

ПХН — полухомут

Половина кольца (180°). Два ПХН собираются в разъёмное кольцо болтами.

ХНм — модернизированный

Усиленная слюдяная изоляция, корпус AISI 430. Повышенная долговечность.

ХНк — керамический

Нихромовая спираль в стеатитовых сегментах. До 700–750 °C, до 8 Вт/см².

Технические параметры хомутовых нагревателей

Внутренний диаметр25 · 30 · 50 · 80 · 100 · 150 · 200 · 300 · 380 мм (и по чертежу)

Ширина (высота) кольца20–300 мм

Толщина стенки3–4 мм (миканит), 10–15 мм (керамика)

Мощностьот 50 Вт до 10 кВт на кольцо

Удельная мощностьдо 4 Вт/см² (миканит), до 8 Вт/см² (керамика)

Напряжениеот 12 до 600 В; стандарт 220 · 230 · 380 В

Макс. температура350–400 °C (миканит), до 700–750 °C (керамика)

СтандартГОСТ 17516-90, ГОСТ 14254-96 (IP00), ГОСТ 27570.0-87

Применения

Экструдеры

Бочка, шнек, фильера — переработка пластика, резины.

Термопластавтоматы

Нагрев цилиндра литьевой машины и сопла.

Трубопроводы

Поддержание температуры вязких сред — битум, смолы, шоколад.

Литейные машины

Подогрев пресс-форм и литьевых каналов.

Маркировка хомутовых нагревателей

ХН–6,0–4,0–4 / 0,1–380–УХЛ4

ХН — хомутовый миканитовый · Ø внутренний 6 см · высота 4 см · толщина стенки 4 мм · мощность 0,1 кВт (100 Вт) · 380 В · климатическое исполнение УХЛ4

ПХН–10,0–5,0–4 / 0,8–230–УХЛ4

Полухомут · Ø 10 см · ширина 5 см · толщина 4 мм · 0,8 кВт · 230 В

ХНк–15,0–6,0–10 / 2,0–380–УХЛ4

Керамический · Ø 15 см · ширина 6 см · толщина 10 мм · 2 кВт · 380 В

Стандарты: ГОСТ 17516-90 (группа М29), ГОСТ 14254-96 (IP00), ГОСТ 27570.0-87 (класс 0). Выпуск по DIN, IEC, ASTM — под чертёж.

Заказ ТЭНа в Архангельске

Изготовление по чертежу — от 3 дней, от 1 штуки. Доставка в Архангельске — транспортной компанией «Деловые линии» (3–5 дней) бесплатно. Гарантия 1 год на все изделия. Работаем с 2010 года. Для заказа пришлите эскиз, фото старого ТЭНа или опишите задачу — рассчитаем параметры и дадим цену в течение 15 минут в рабочее время.

Сертификация: ГОСТ 13268-88, по заявке — DIN, IEC, ASTM. Реквизиты: ИП Садыкбаев Р.В., ИНН 741510603958, ОГРНИП 317745600107846.

Хомутовый нагреватель (ХН) — кольцеобразный нагревательный элемент, охватывающий цилиндрическое изделие снаружи. Нагрев осуществляется через кондуктивный контакт внутренней поверхности хомута с наружной поверхностью нагреваемого изделия. Применяется для нагрева цилиндров, труб, сопел, фланцев.

Конструкция: нихромовая спираль или лента расположена между слоями слюды (ХНм) или между керамическими пластинами (ХНк). Всё заключено в металлическую обойму с замковым болтом. При затяжке болта хомут прижимается к цилиндру с необходимым усилием.

Принципиальное отличие от плоского нагревателя — геометрия контакта: хомут обеспечивает равномерный нагрев по всей окружности цилиндра без угловых зон с пониженной теплоотдачей. Это критично для цилиндров экструдеров и ТПА, где неравномерный нагрев ведёт к дефектам изделий.

Конструктивные варианты хомутов

Полное кольцо (360°)

Стандартная форма. Охватывает цилиндр полностью. Фиксируется одним или двумя стяжными болтами. Обеспечивает максимальную равномерность нагрева.

Полукольцо (2 × 180°)

Два раздельных полухомута. Применяется при монтаже/демонтаже без снятия с вала, а также для раздельного управления температурой на двух половинах цилиндра.

С каналом охлаждения

В корпус хомута встроен канал для прокачки воздуха или воды. Применяется на участках, где требуется одновременный нагрев и быстрое охлаждение (переходные зоны экструдера).

С карманом для термопары

Сквозной или глухой паз под термопару типа K (Ø3–6 мм). Обеспечивает правильное позиционирование датчика и защищает его от механических повреждений.

Выводы и подключение

Радиальные шпильки

Токовыводы выходят перпендикулярно плоскости хомута. Стандартный вариант для большинства ХН. Не мешают монтажу соседних хомутов при плотной расстановке по оси цилиндра.

Тангенциальные шпильки

Выходят по касательной к окружности. Применяются при ограниченном осевом пространстве.

Аксиальные (торцевые) шпильки

Токовыводы выходят вдоль оси хомута. Применяются редко — при специфической компоновке щитка управления.

2/3-контактный разъём

Быстросъёмное подключение типа AMP или DIN. Для систем с частой заменой нагревателей. Рабочая температура разъёма до 200 °C.

Керамический бисер на выводах

Нихромовые проволочные выводы с керамическими трубчатыми бусинами. Для рабочих температур в зоне вывода до 600 °C. Используется на ХНк.

Силиконовый провод

Гибкий, до 200 °C в зоне вывода. Стандартный вариант для ХНм при температуре до 350 °C.

Металлорукав

Нержавеющая оплётка поверх провода. При вибрации, механических нагрузках или температуре в зоне вывода выше 200 °C.

Вопросы и ответы

Чем отличается слюдяной хомут от керамического?

Слюдяной ХНм: теплопроводность слюды ~0,5 Вт/м·K, максимальная температура 400 °C, стоимость ниже. Керамический ХНк: более жёсткая конструкция, рабочая температура до 700 °C, хуже переносит вибрацию при ударных нагрузках, но незаменим при нагреве высокотемпературных полимеров (PEEK — 380 °C, PSU — 380 °C, PI — выше 400 °C).

Как правильно измерить диаметр для заказа хомута?

Нужен внутренний диаметр хомута = наружный диаметр трубы/цилиндра. Измерьте штангенциркулем наружный диаметр обогреваемого изделия в нескольких точках — у изношенных цилиндров он может быть неравномерным. Также измерьте ширину (высоту по оси) и мощность, если есть маркировка на старом нагревателе.

Почему хомутовый нагреватель перегорает у экструдера?

Основные причины: 1) ослабленный болт — хомут не прижат, между ним и цилиндром воздушный зазор, ТЭН перегревается; 2) перегорание нихрома из-за «сухих» пусков (цилиндр холодный, а регулятор даёт 100% мощности — используйте ступенчатый разогрев); 3) вибрация — разрушение ламелей слюды и замыкание на корпус.

Как затягивать крепёжный болт хомута?

Болт затягивается до появления лёгкого натяга — хомут должен сидеть без люфта, но без деформации металлической обоймы. Рекомендуемый момент затяжки: для ХН до Ø100 мм — 8–12 Н·м, для Ø100–300 мм — 12–20 Н·м. После первого нагрева до рабочей температуры подтяните болт повторно: тепловое расширение меняет усилие прижима.

Можно ли нагревателем покрыть только часть длины цилиндра экструдера?

Да. Цилиндр экструдера разбивается на зоны — каждая зона имеет свой хомутовый нагреватель и свой термодатчик с независимым регулятором. Типичное число зон: 3–6 для одношнекового экструдера. Каждая зона — один или два хомута рядом по оси.

Сколько служат хомутовые нагреватели?

При правильной установке и ступенчатом разогреве — 3–7 лет непрерывной работы. Слюдяные нагреватели чувствительны к вибрации: при частых циклах пуска/останова ламели слюды крошатся. В условиях высокой вибрации предпочтительны керамические хомуты или хомуты с упрочнённым корпусом.

Как заказать

Заявка

Форма ниже или звонок.

Эскиз

Согласуем размеры, форму, мощность.

Производство

От 1 шт. Гарантия 1 год.

Доставка

РФ, РБ, Казахстан, Армения.

С вами работают живые люди

Контрактное производство ТЭН в Миассе с 2010 года. Менеджер ведёт вашу заявку от первого звонка до отгрузки, технолог рассчитывает параметры и подбирает материал под задачу — серийно и от 1 штуки, по чертежам и ТЗ.
