«мокрый» ТЭН · ГОСТ 13268-88 · 10 форм

Водяные и масляные ТЭНы (ТЭН, ТЭНМ)

Name: Водяные и масляные ТЭНы (ТЭН, ТЭНМ)
Brand: ТЭН-Миасс
Availability: InStock
Rating: 4.8 (57 reviews)

Трубчатые электронагреватели для воды, масел, кислотных растворов. Удельная мощность до 15 Вт/см² (вода), 3 Вт/см² (масло). 10 стандартных форм по ГОСТ 13268-88. Штуцер G 1/2"–М28. Изготовление за 3 дня, от 1 штуки.

Заказать водяной ТЭН→ WhatsApp↗ Telegram↗ 8 (800) 200-16-14 · бесплатно по РФ↗

Оставить заявку

Перезвоним в течение 15 минут и уточним параметры.

от 1 шт.партия

1 годгарантия

★ 4.857 отзывов

Архангельскпроизводство

В нашей повседневной жизни мы пользуемся различными нагревательными приборами. Это электрические печи, в пищевых производствах, радиаторы отопления, электрические чайники, стиральные машины, для стирелизации молока, для выпаривания кислот, оксидирования, кипячения, щелочных, кислых сред, агрессивных сред, и неагрессивных сред и так далее.

Во всех этих нагревателях основным рабочим элементом является — тэн воздушный, масляной, водяной . Тэн состоит из металлической трубки (материал может быть нержавейка, углеродистая сталь, медь, пищевая нержавейка, жаропрочная сталь), внутри которой проходит электрически провод в виде спирали.

Принцип работы тэна заключается в преобразовании электрической энергии в тепло. У тэна имеется два выхода для подключения к электрической сети. Тэны выпускаются в виде трубки (изогнутые в виде спирали, хомута и зигзагообразные) и плоские (в виде полых пластин — квадратные, прямоугольные и кругообразные). Мощность 0,5 кВт, 1 кВт, 1,2 кВт, 1,5 кВт, 1,7 кВт, 2 кВт, 2,5 кВт, 3 кВт, 4 кВт, 5 кВт. Распространенное напряжение 220в, 230в, 380в и до 600 вольт. На маленькое напряжение не сделать большую мощность. Впервые производство ТЭНов началось более 150 лет назад в США.

Тэны, в зависимости от нагреваемой среды бывают:

Воздушный ТЭН, для нагрева воздуха, газов
Водяной ТЭН для нагрева воды, растворов (мокрый тэн)
Масляной ТЭН, для нагрева масла и иных масляных жидкостей, кроме серьезных химическх растворов.

Первый из них устанавливается в калориферах и конвекторах. Воздушный ТЭН - имеет форму хомута с ребрами из простой нелегированной стали. Ребра повышают мощность нагревателя, так как увеличивается площадь теплоотдачи. В работе воздушных нагревателей используется принцип конвекции воздуха.

Водяной ТЭН — тэн для нагрева воды в радиаторе (батареи) отопления. Здесь тэн имеет зигзагообразную форму, которая копирует внутреннюю полость батареи. Материал трубки должен быть из нержавеющей стали, так как при контакте тэна с водой происходит процесс коррозии.

ТЭН масляной – для нагрева маслянистых жидкостей. Масляной тэн устанавливается в масляных радиаторах отопления, где теплоносителем является жидкое масло, так же для нагрева жиров.

Электрические тэны используемые в различных нагревателях имеют основной недостаток — высокое энергопотребление. А преимущество заключается в том, что они очень компакты, поэтому применяются в мобильных проборах отопления. Они экологически чисты, так как при работе их нет никаких отходов.

Материалы оболочки по ГОСТ 13268-88

X — медь/латуньВода и кислотные растворы pH 5–9, до 100 °C, до 9 Вт/см²

J — нержавейкаВода и растворы pH 5–7, до 100 °C, до 15 Вт/см²

P — углеродистая стальВода и растворы pH 7–9, до 100 °C, до 15 Вт/см²

Z — углеродистая стальМасла и жиры, до 3 Вт/см²

10 стандартных форм ТЭНа

ф1 — прямой

Для длинных баков, радиаторов.

ф2 — U-образный

Оба контакта на одном торце.

ф4 — М-образный

Двойной U — большая длина развёртки.

ф7 — скрепка

Зигзагом, с короткими сгибами.

ф8 — кольцо

Для круглых баков и фланцев.

ф9 — спираль

Максимальная длина в минимальном объёме.

Применения

Бойлеры и водонагреватели

Водяные ТЭНы 1,5–3 кВт из нержавейки AISI 304.

Стиральные машины

Мощность 1,8–2,2 кВт, медная оболочка.

Пивоварни

Варочные котлы, пастеризаторы на нержавеющих ТЭНах.

Отопительные системы

ТЭНы для электрокотлов, радиаторов, тёплых полов.

Химические производства

Титановые ТЭН для кислот, фторопластовые для щелочей.

Промышленные ёмкости

Блоки ТЭН до 50 кВт для больших объёмов.

Маркировка по ГОСТ 13268-88

ТЭН 81 А 13/1,0 Z 220 ф2 Ш G1/2

Трубчатый электронагреватель · развёрнутая длина 810 мм · заделка шпильки 40 мм · Ø оболочки 13 мм · мощность 1 кВт · среда — масло (Z, углеродистая сталь) · 220 В · U-образный (ф2) · штуцер G 1/2"

ТЭН 54 А12/1,5 j 220 R20 ф10 шМ18×1,5

Длина 540 мм · Ø 12 мм · 1,5 кВт · нержавейка (j) · 220 В · радиус гиба 20 см · форма 10 (U+U) · штуцер М18×1,5

ТЭН 90 А10/1,3 Р 230 ф7

Длина 900 мм · Ø 10 мм · 1,3 кВт · углеродистая сталь в воде pH 7–9 (P) · 230 В · скрепка (ф7)

Материалы оболочки по ГОСТ 13268-88: X — медь/латунь, J — нержавейка, P — углеродистая сталь (вода), Z — углеродистая сталь (масло).

Заказ ТЭНа в Архангельске

Изготовление по чертежу — от 3 дней, от 1 штуки. Доставка в Архангельске — транспортной компанией «Деловые линии» (3–5 дней) бесплатно. Гарантия 1 год на все изделия. Работаем с 2010 года. Для заказа пришлите эскиз, фото старого ТЭНа или опишите задачу — рассчитаем параметры и дадим цену в течение 15 минут в рабочее время.

Сертификация: ГОСТ 13268-88, по заявке — DIN, IEC, ASTM. Реквизиты: ИП Садыкбаев Р.В., ИНН 741510603958, ОГРНИП 317745600107846.

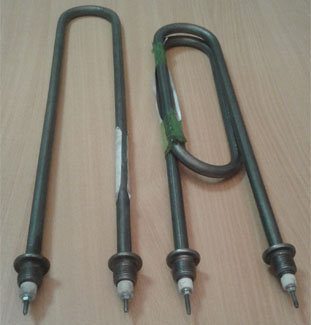

Водяной ТЭН — трубчатый электронагреватель, предназначенный для прямого погружения в жидкость: воду, масло, растворы кислот и щелочей, пищевые среды. Внутри стальной, медной или нержавеющей трубки расположена нихромовая спираль, засыпанная и спрессованная периклазом (MgO) — электроизолятором с высокой теплопроводностью.

Конструктивно различают «мокрый» и «сухой» ТЭН. Мокрый — прямой контакт оболочки с жидкостью, максимальная теплоотдача. Сухой — вставляется в гильзу-стакан, жидкость с трубкой не контактирует; применяется там, где замена должна быть быстрой и без слива.

Выбор материала оболочки определяется средой: сталь Ст.3 — для воды с нейтральным pH; медь — для питьевой воды и бытовых бойлеров; нержавейка 12Х18Н10Т — для растворов солей, кислот, пищевых сред; титан — для агрессивных электролитов и морской воды.

Типы водяных ТЭНов по среде

Водяной (J)

Оболочка — сталь Ст.3 или нержавейка. Рабочая среда — вода, водяные растворы с pH 6–9. Удельная мощность до 8 Вт/см².

Масляный (Z)

Оболочка — сталь Ст.3. Среда — минеральные и синтетические масла. Удельная мощность не более 2 Вт/см² во избежание коксования.

Медный (X)

Оболочка — медная трубка М3. Применяется в бытовых и полупромышленных бойлерах, питьевых системах. Рабочая температура до 110 °C.

Коррозионностойкий (P)

Оболочка — нержавейка 12Х18Н10Т или титан ВТ1-0. Для агрессивных сред: гальванические ванны, растворы ПАВ, пищевые кислоты.

Для бойлеров и котлов

Стандартная резьба G1¼" или G1½", фланец под болтовое соединение. Мощность 1,5–6 кВт, напряжение 220/380 В, форма Ф2 или Ф4.

Для промышленных ванн

Длинный активный участок 500–2000 мм. Присоединение — сварное или через фланец. Оболочка — нержавейка или титан.

Выводы и подключение

Резьба G (дюймовая)

G½", G¾", G1", G1¼", G1½", G2". Наиболее распространённый тип для врезки в штуцеры ёмкостей и котлов.

Резьба метрическая

M14×1,5, M18×1,5, M22×1,5, M26×1,5, M28×1,5. Используется в европейских котлах и автомобильной технике.

Шпильки

M3, M4, M5, M6. Для крепления токовыводов гайками. Применяется совместно с фланцем или проходником.

Фланцевое присоединение

Фланец Ø55–200 мм, болтовой круг. Устанавливается в ёмкости через ответный фланец с прокладкой. Позволяет монтировать блок из нескольких элементов.

Сварное (вварное)

Трубка вваривается в стенку ёмкости аргонодуговой сваркой. Применяется в нагревательных рубашках и реакторах.

Вопросы и ответы

В чём разница между мокрым и сухим ТЭНом?

Мокрый ТЭН контактирует с жидкостью непосредственно через оболочку — это обеспечивает лучшую теплоотдачу и допускает более высокую удельную мощность (до 8 Вт/см²). Сухой ТЭН вставляется в металлический стакан-гильзу, вваренный в ёмкость; жидкость с ТЭНом не контактирует, поэтому его можно заменить без слива и прекращения давления. Удельная мощность сухого ТЭН ниже — порядка 2–3 Вт/см².

Какой материал оболочки выбрать для конкретной среды?

Сталь Ст.3 — для технической воды и масла, pH 6–9, температура до 120 °C. Медь — для питьевой воды, бытовых бойлеров. Нержавейка 12Х18Н10Т — для растворов солей, слабых кислот, пищевых жидкостей. Титан ВТ1-0 — для агрессивных электролитов, морской воды, концентрированных кислот. Неправильный выбор материала сокращает ресурс в 3–10 раз.

Как рассчитать мощность ТЭН для нагрева жидкости?

Базовая формула: P = m × c × ΔT / (t × η), где m — масса жидкости (кг), c — удельная теплоёмкость (для воды 4200 Дж/кг·K), ΔT — перепад температур (K), t — время нагрева (с), η — КПД системы (0,85–0,95). Для воды правило большого пальца: 1 кВт нагревает 1 л воды на 1 °C за 4 секунды.

Что такое удельная мощность и почему она важна?

Удельная мощность — это мощность, приходящаяся на единицу площади активной поверхности ТЭН (Вт/см²). Если удельная мощность превышена, температура оболочки растёт быстрее, чем тепло успевает уходить в жидкость: на поверхности образуется паровая плёнка или нагар, и ТЭН перегорает. Для воды — не более 8 Вт/см², для масла — не более 2 Вт/см², для воздуха — не более 1,5 Вт/см².

Каков ресурс водяного ТЭН?

При соблюдении удельной мощности и правильно выбранном материале оболочки ресурс составляет 15 000–30 000 часов (8–15 лет при 8-часовом рабочем дне). Основные причины преждевременного выхода из строя: жёсткая вода (накипь повышает температуру оболочки на 40–80 °C), превышение удельной мощности, работа без жидкости (сухой перегрев).

Можно ли применять ТЭН в пищевой промышленности?

Да, при использовании оболочки из пищевой нержавейки 12Х18Н10Т или 08Х18Н10Т. Наполнитель (периклаз MgO) инертен. Для контакта с продуктами питания необходимо наличие гигиенического сертификата на материал оболочки — уточняйте при заказе.

Что означает резьба G и как она отличается от метрической?

G (BSP, дюймовая трубная) — угол профиля 55°, шаг определяется дюймовым номером. G½" — самый распространённый размер для бытовых бойлеров. Метрическая M (DIN) — угол 60°, шаг в мм (например, M22×1,5). Они не взаимозаменяемы. При заказе нужно чётко указать тип резьбы по маркировке штуцера на ёмкости.
